LT48\7背負式遠程輸送高壓森林消防泵

一、技術背景：
春季歷來是我國重特大森林草原火災多發期。數據顯示，近5年來35%的森林草原火災集中在4月份，重點林區防火形勢嚴峻。特別是2020年，僅3.19號，北京就發生了延慶、平谷、順義3場森林火災。
受自然天氣、林地環境等因素影響，森林火災具有突發性強、撲救困難、短時間內難以控制的特點，不但毀壞林木資源，破壞生態環境，造成嚴重的生態環境問題。
森林消防裝備是構成森林防火綜合防控能力的基本要素，是森林防火實現科學化、機械化和智能化的裝備支撐。
每一場森林火災撲救任務背后，揭示著裝備所不為人知的挑戰。我們又要如何從每一次撲救任務中總結出一套真正高效、科學的森林消防裝備解決方案更是重中之重。
森林火災撲救難點：
1、突發性強、短時間內難以控制
從火星到形成大面積火災，時間非常短；
2、距離遠、范圍廣，設備攜帶不方便
眾所周知，我國林區大多位于偏遠的山林地帶，這些地區通常不僅面臨著交通不便、設備落后、人員組織分散等問題，且大面積的林區覆蓋使得常規消防設備完全發揮不了作用。
3、現場影響不可控因素多
火災現場受風、水、火等因素影響，加之現場燃燒煙霧彌漫，能見度極差，這無疑令撲火工作的開展難上加難。

因此對滅火裝備的要求是：智能化，輕便化，高揚程！

二、技術路線
針對上述森林滅火難題，我們開發了了系列化便攜式超高壓森林消防泵：

1、森林消防泵是一種偏心軸，多缸高壓容積泵，它的機械原理是偏心軸推動多個柱塞帶動隔膜波動產生的高壓，我們攻克了傳統泵業解決不了的難題，取消了曲軸連桿推動活塞的原理，柱塞隔膜泵機械部分和水倉是隔離的，機箱里都是齒輪油不會形成相對摩擦，提高了耐久和質量。我們的產品有強勁的負壓功能，也就是自吸，無需注水，無需抽真空，在6米垂直高度下，把進水管放到水源處，開機自吸到正常供水只需6秒左右，節能高壓，對水質沒有要求。和同類產品相比同樣的體積我們泵的流量要高出一倍，允許砂石顆粒通過不影響使用壽命。
2、發動機部分:我們自己的核心技術,改裝了4沖程發動機內部結構,通過調校發動機的效率,10馬力的美國百力通發動機,我們改裝完以后可以達到34馬力。只有我們的發動機和我們的泵組合,才能做出重量輕,揚程高,流量大的消防泵,適應森林消防這個復雜的環境。 3、替代了離心泵有流量而不能產生高壓的缺陷，同時替代了柱塞泵能高壓而不能大流量的缺陷，柱塞泵體積大、對水質要求高、維修繁瑣等等問題。

產品詳情

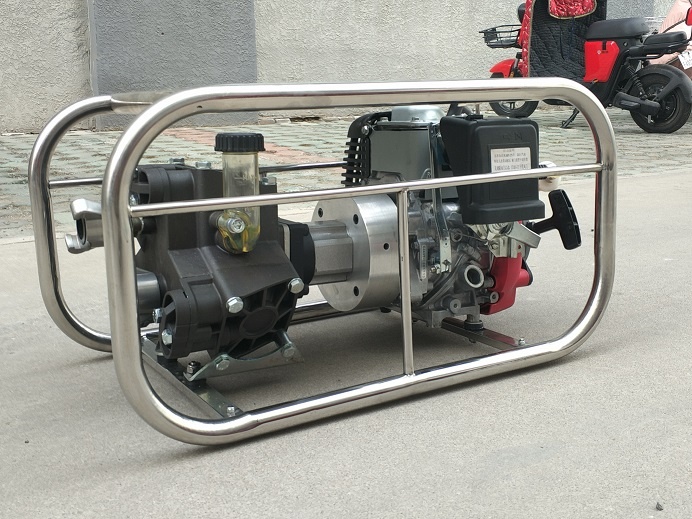

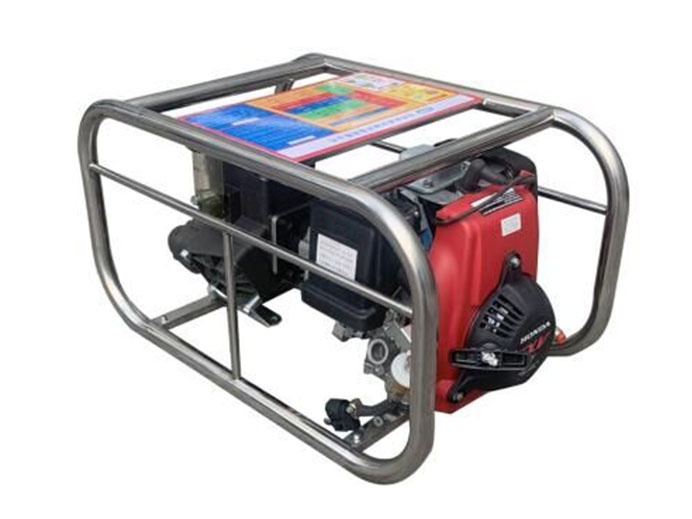

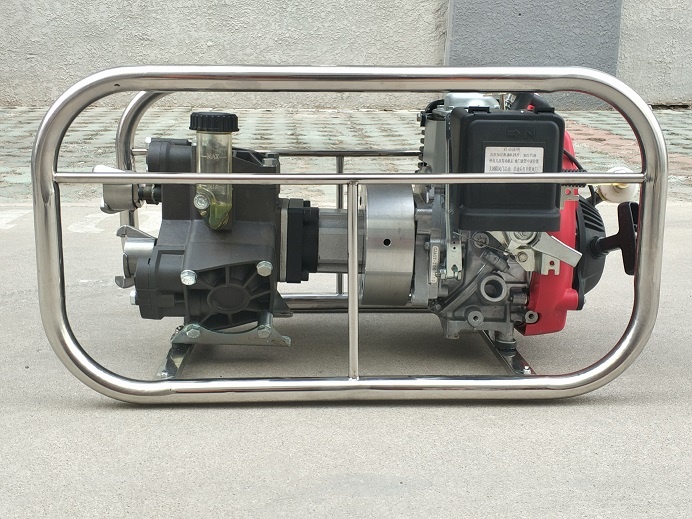

不銹鋼架，便于攜行。泵軸水平布置，減少震動。
水泵泵體為柱塞液壓隔膜泵。允許砂石顆粒通過，對水質要求低，對發動機功率損耗小。
泵組可在橫向、縱向傾斜達到25°時正常工作。

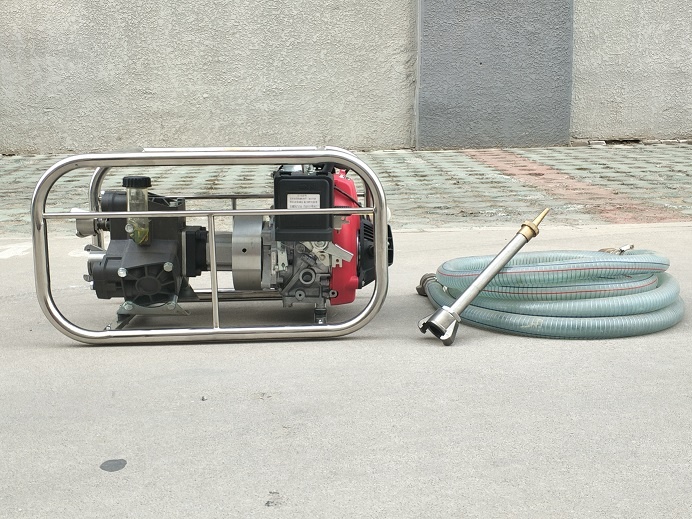

水帶直徑25mm，爆破壓力18MPa，表層滌綸長絲，內襯進口橡膠，高壓森林接口連接。

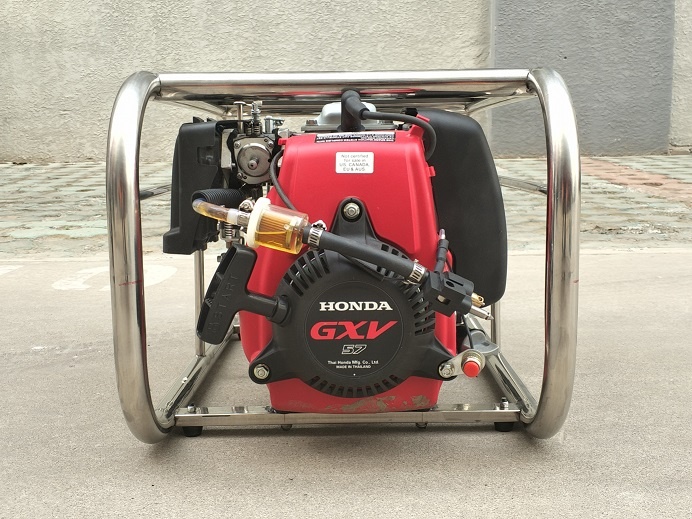

水泵配備的動力裝置為強制風冷四沖程汽油機。
水泵材質和結構
水泵為進口3缸液壓柱塞隔膜泵。泵體采用高強鋁合金壓鑄工藝一次成型，保證水泵在高壓工作中不會出現泵體斷裂、螺絲脫落等現象。連桿和偏心軸采用鋁基合金，同時進行氮化處理，而且采用鍛造一次成型。膜片材質為氫丁晴橡膠，正常工作幾萬小時無需更換。水泵采用油水分離的工藝，機械部分全部浸沒在油倉內，部件不會形成摩擦，保證了水泵的使用壽命。膜片隔離了水不會進入機械倉，因此水泵對水的要求極低，砂石泥漿都可通過。
減速機類型
減速機采用行星減速機，不同于星型減速機的大小齒輪減速。星型大小齒輪受力過大容易掉齒，從而影響水泵的效率。行星減速機是三面小齒輪咬合大齒輪，實行了全方位的咬合，在任何情況下不會出現滑輪和掉齒的現象。我們的行星減速機通過特殊的處理方式，在發動機轉數超過2000轉的情況下，不會削弱發動機的動力，反而有助于發動機的動力，提高水泵的效率。
水泵技術參數
名稱 技術參數
泵組重量 13
最大流量（L/min） 48
工作壓力（Mpa） 5.5（垂直高度550米）
最大壓力（Mpa） 7（垂直高度700米）
最大射程 20
最大吸程 8（具有自吸功能，工作時無需注水及抽真空）
工作吸程 6（具有自吸功能，工作時無需注水及抽真空）
進水口直徑 25
出水口直徑 25
外形尺寸 長430*寬320*高290
發動機參數
名稱 技術參數
發動機型號 本田GXV57
發動機類型 單缸、強制風冷、4T（四沖程）
排量 57CC
最大功率 8馬力
啟動方式 手啟動
發動機轉數（rpm） 7000

北京延慶山上的噴射視頻垂直高度500米高度，水量不減射程不減

廣西崇左現場滅火，一臺泵雙槍，一臺泵裝了一個分水器，分出兩條水帶兩把槍滅火

云南楚雄滅火現場

溫州火場用背負式遠程森林消防泵

溫州永嘉滅火
遠程輸送20公里照樣揚程幾百米滅火

森林消防泵在遼寧燈塔市清理余火現場

生產視頻:遠程輸送高壓森林消防泵
